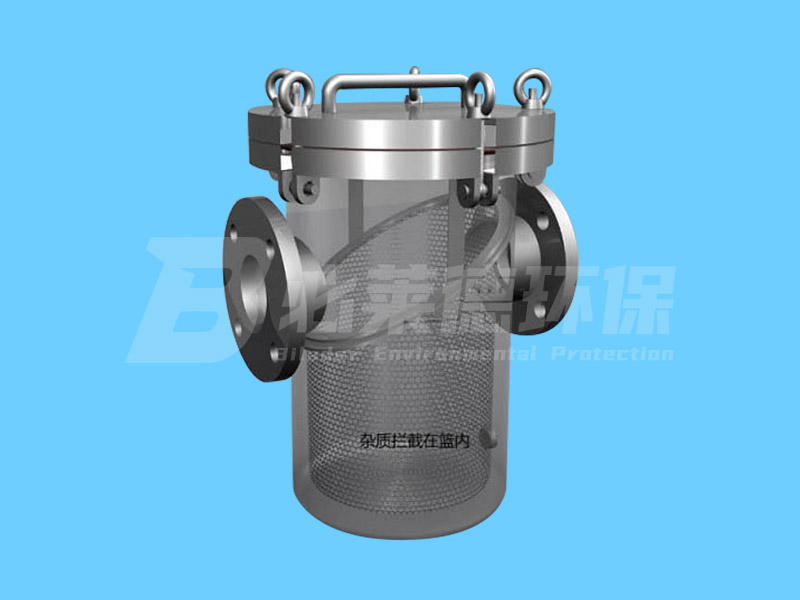

篮式过滤器主要由进出口接管、滤筒、滤篮、上盖、密封圈和紧固件等组成。当流体进入装有一定规格滤网的滤筒后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时，打开排污阀，排净残液，拆卸上盖，取出滤篮清洗后重新装入即可。

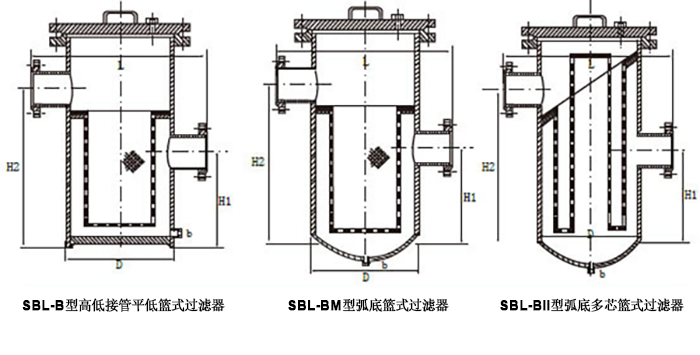

| 公称通径（mm） | D | H1 | H2 | L | 滤网面积c㎡型（B） | 滤网面积c㎡（B型Ⅱ） |
|---|---|---|---|---|---|---|
| DN100 | φ273 | 250 | 480 | R1/2" | 2611 | 4684 |
| DN150 | φ325 | 350 | 700 | R3/4" | 4750 | 8746 |
| DN200 | φ426 | 500 | 900 | R1" | 8705 | 16045 |
| DN250 | φ580 | 600 | 1000 | R1" | 12759 | 24722 |
| DN300 | φ630 | 700 | 1150 | R1" | 16258 | 30822 |
设备材质：SS304、SS316L、碳钢
设计压力：1.0MPa、1.6MPa、2.5MPa
进出口类型：DN25-300法兰
过滤孔径：10-500目及更高
密封圈材质：硅橡胶、三元乙丙橡胶、氟橡胶
过滤元件：金属单层滤篮、金属烧结滤篮
1.进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
2.公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3.孔径目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格滤网可拦截的粒径尺寸可直接向我司询问。
4.过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的工艺条件可考虑选择碳钢、低合金钢或不锈钢材质。
5. 滤篮的开孔面积是入口管道面积的3-4倍，压差为0.05-0.15MPa。
1.安装前先检查产品螺丝有没松脱，污物有没带入过滤器内，蓝式过滤器一般水平安装，进出口方向与阀体上的箭头方向应保持一致安装在管道进口前（泵前），安装时请注意流向标志。
2.过滤器的核心部位是过滤器滤篮，滤篮由支撑网和不锈钢丝网组成，不锈钢丝网属易损件，需特别保护。
3.过滤器工作一段时间后，滤篮内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除滤篮内的杂质。
4.清洗杂质时，要保护好滤篮不能变形或损坏，否则，重新安装上去的滤篮，达不到过滤要求。
5.如维护时发现滤篮破损或变形，应及时更换。
篮式过滤器是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来过滤介质中的杂质，以保护阀门及设备的正常使用。篮式过滤器广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等。
