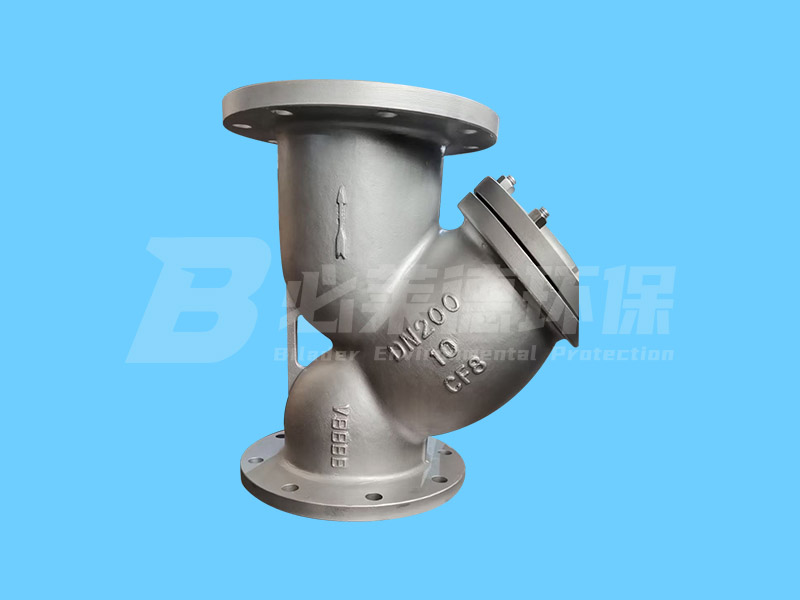

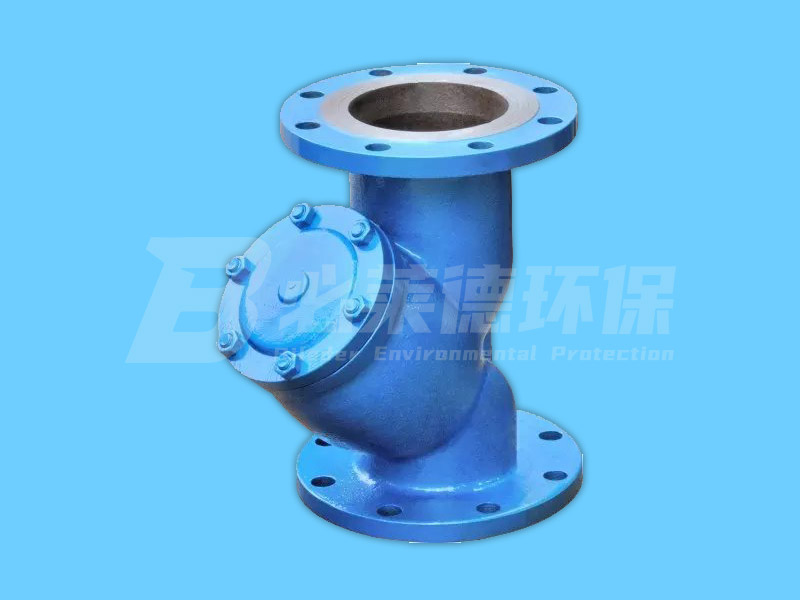

Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置,通常安装在减压阀、泄压阀或其他设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。适用于水、蒸汽、油品等介质。使用温度一般在-40~300℃(注:具体使用温度以过滤器的设计温度为准。)
公称通径(DN) |
DN15~DN600 |
连接方式 |
法兰、对焊、承插焊、螺纹、卡箍 |
壳体材质 |
碳钢、不锈钢等 |
法兰压力 |
0.25~6.3Mpa(150~600LB) |
滤芯材质 |
不锈钢等 |
法兰密封面 |
FF、RF、M、FM、RJ、T、G |
过滤精度 |
10~500目 |
垫片材质 |
PTFE、金属缠绕、丁晴橡胶 |

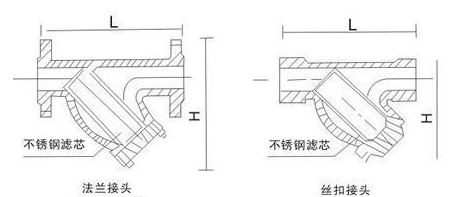

型号规格 | DN | L | H | 管塞N | |
---|---|---|---|---|---|
BLD-SBY-50 | 50 | 2" | 290 | 245 | ZG3/8" |
BLD-SBY-80 | 80 | 3" | 350 | 315 | ZG3/8" |
BLD-SBY-100 | 100 | 4" | 425 | 360 | ZG3/8" |
BLD-SBY-150 | 150 | 6" | 540 | 460 | ZG3/4" |
BLD-SBY-200 | 200 | 8" | 700 | 540 | ZG3/4" |
BLD-SBY-250 | 250 | 10" | 800 | 660 | M20*1.5 |
BLD-SBY-300 | 300 | 12" | 950 | 750 | M20*1.5 |
BLD-SBY-350 |
350 | 14" | 1050 | 845 | M20*1.5 |
BLD-SBY-400 | 400 | 16" | 1250 | 920 | M20*1.5 |
